TRAFO - Hauben
Sie befinden sich in der Gruppe: VDE - TRAFO - Hauben
auf der Unterseite: SPEZIAL
VDE - TRAFO - Spezial - Schutzabdeckung 3 - 20 KV
zum Abdecken von Endverschlüssen
isoliert gem. VDE/EN 60900:2004
stabil und flexibel - keine Bruchgefahr
auch beim Nachrüsten

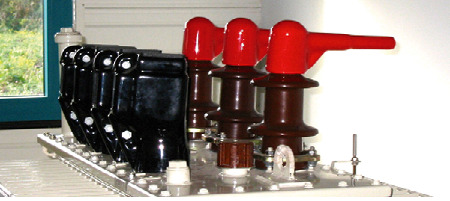

Zum Abdecken von OS - Durchführungen
(Endverchlüssen)
im Oberspannungsbereich bei Öltransformtoren
mit Innenraum- und Freiluft-Isolatoren
nach DIN 42531 von 100 - 630 kVA.
Hergestellt aus Spezial-Isoliermaterial
mit 2-FARB-Mehrschicht-Isolierung
innen gelb - außen rot
UV- und Witterungsbeständig.
Einfache Montage durch Überstülpen
unter Beachtung der Bedienungsanleitungen.
Passend für alle gängigen Endverschlüsse.
Zu langer Schaft kann einfach durch
Abschneiden auf die richtige Länge
gekürzt werden.
Dieses Modell trägt mit dazu bei, daß
kostspielige Reinigungsinterwalle
verlängert werden können.
Art.-Nr.: Ganze Länge: Gewicht (g)
K 50509 270 mm 300
INFO-Anfrage per Mail: SPEZIAL
---------------------------------------------------------------------
Technisches Datenblatt 4 9910 671 64
erstellt von der Technischen Universität Siegen
durch Herrn Prof. Dr. Rainer Patsch.
Eigenschaften: Meßmethode: Einheit: Wert:
Dichte DIN 53479, Verfahren A g / cm³ 1,2
bei +20 Grad Celsius
Shore Härte DIN 53505 73/70
3s; 5s
Zugfestigkeit DIN EN ISO 527 MPa 17
Bruchdehnung DIN EN ISO 627 380
Einreißfestigkeit ISO 34; Methode B, N / mm 52
Verfahren A
Kältebruchtemperatur RPM, kein Bruch Grad Celsius - 40
Durchschlagsfestigkeit IEC 243 kV / mm 30
Teilentladung Bis 20 kV Außenleiterspannung, also
11,5 kV Leiter-Erdspannung konnte
keine TE (Teilentladung) festgestellt werden.
INFO-Anfrage per Mail: SPEZIAL
Bei Anschluß eines TRAFO mit Gewindeanschluß M 30 oder M 42
unter Berücksichtigung der werksseitig mitgelieferten
Messing- oder Kupferlasche beim Kabelausgang
zur Seite (waagerecht) bieten wir folgende
Lösung der Abdeckung an:
VDE - TRAFO - Abdeckhauben - SPEZIAL -
bei Kabelausgang zur SEITE (waagerecht)
fest und stabil - trotzdem flexibel
bei der Montage keine Bruchgefahr
zum Abdecken von (NS) - Durchführungen bei
Öltransformatoren mit Innenraum- und
Freiluftisolatoren nach DIN 42530
bis 1.000 kVA.
Ausführliche Information unter:
SEITE
INFO-Anfrage per Mail: SEITE
