3/8" Antrieb
Sie befinden sich in der Gruppe VDE - ANTRIEBSWERKZEUGE
auf der Seite 3/8" ANTRIEB

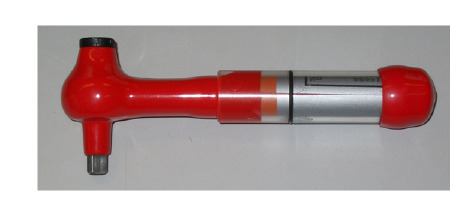

VDE - Drehmoment-Schlüssel - 3/8" Antrieb - rot - 200 mm lang -
isoliert VDE/EN 60900:2004
- kleinste Baugröße, speziell für Arbeiten wie z.B.
- im Kabelgraben, in sehr engen Räumen, Anlagen usw.
- mit eingebauter Umschalt-Knarre für Rechts- und Linksbetrieb
- kraftschlüssiges Verriegelungssystem am Vierkant mit
- Abzugskraft bis 50 Nm nach EN/IEC 60900:2004
- Selbstauslösung bei Erreichen des eingestellten Drehmomentwertes
- knickt der Kopf der Knarre fühlbar als auch hörbar zur Seite.
- Einstellung des Auslösewertes erfolgt einfach und problemlos durch
- Verstellen des Handgriffes ohne weitere Einstellwerkzeuge.
- Wert von Außen auf der breiten Skala sofort ablesbar.
- Die Genauigkeit der Auslösung ist geringer als Plus/Minus 4% des
- Einstellwertes, also kleiner wie die Forderung nach ISO 6789:2003.
- Jeder Schlüssel trägt eine fortlaufende Fertigungsnummer und wird mit
- einem Kalibrierungszertifikat ausgestattet.
Die 2-FARB-Mehrschicht-Isolierung entspricht der DIN - VDE/EN 6090:2004
| Art.-Nr.: | Vierkant-Antrieb: | Meßbereich: | Länge | Gewicht (g) |
| 1390 | 3/8" | 5 - 25 Nm | 200 mm | 440 |
INFO-Anfrage per Mail: DREHMOMENT-Schlüssel - KURZ
oder auch: ANTRIEB 3/8"
VDE - Drehmoment-Schlüssel - vollisoliert - 3/8" Antrieb -
isoliert VDE/EN 60900:2004
- mit eingebauter Umschalt-Knarre "KlemmFix" aus legiertem
- und gehärtetem CV-Stahl geschmiedet sowie patentierter
- Einhand-Bedienung
- Selbstauslösung bei Erreichen des eingestellten Drehmoment-Wertes
- knickt der Kopf der Ratsche fühlbar als auch hörbar zur Seite.
- Einstellung des Auslösewertes erfolgt einfach und problemlos durch
- Verstellen des Handgriffes ohne weitere Einstellwerkzeuge.
- Wert von Außen auf der breiten Skala sofort ablesbar.
- Die Genauigkeit der Auslösung liegt unter +/-4% des Einstellwertes
- gemäß DIN VDE 6789:2003.
- Jeder Schlüssel trägt eine fortlaufende Fertigungsnummer und wird mit
- einem Kalibrierungszertifikat ausgestattet.
Die 2-FARB-Mehrschicht-Isolierung entspricht der DIN - VDE/EN 60900:2004
| Art.- Nr: | Vierkant-Antrieb: | Meßbereich: | Länge: | Gewicht (g) |
| 1119EN | 3/8" | 2 - 27 Nm | 280 mm | 920 |
| 1120EN | 3/8" | 5 - 50 Nm | 380 mm | 1.070 |
INFO-Anfrage per Mail: DREHMOMENT-Schlüssel - PATENT
oder auch: ANTRIEB 3/8"
VDE - Drehmoment-Begrenzer 3/8" Antrieb -
isoliert VDE/EN 60900:2004
- Auslösewerte jeweils fest eingestellt
- aus CV-Stahl, ölgehärtet
- spezielles formschlüssiges Verriegelungssystem
- bis 500 Nm nach EN/IEC 60900:2004
- auch bei Einsätzen für Innensechskant-Schrauben
- vollisoliert nach EN 60900:2004
- passend für Betätigungswerkzeuge wie
- z.B. Umschalt-Knarren Nr. 1109EN u.s.w.
- 2-FARB-Mehrschicht-Isoierung entspricht der DIN - VDE/EN 60900:2004
| Art.-Nr.: | Auslösewert: | Gewicht (g) |
| 1140EN-12 | 12 Nm | 310 |
| 1140EN-18 | 18 Nm | 310 |
| 1140EN-20 | 20 Nm | 310 |
| 1140EN-25 | 25 Nm | 310 |
Andere Wunschwerte im Bereich von 7 - 25 Nm möglich.
INFO-Anfrage per Mail: DREHMOMENT-BEGRENZER
oder auch: ANTRIEB 3/8"
-----------------------------------------------------------
VDE - Drehmoment-Begrenzer 3/8" Antrieb wie vor -
isoliert VDE/EN 60900:2004
- jedoch mit vormontierten Einsätzen
- für Innensechskant-Schrauben
- bei ständigen Arbeiten mit Klemmen
- wie z.B. PFISTERER - ARCUS usw.
2-FARB-Mehrschicht-Isolierung entspricht der DIN - VDE/EN 60900:2004
| Art.-Nr.: | Auslösewert: | Gewicht (g) |
| 1175EN | 12 Nm einschl.Inbus-Einsatz SW 5 mm | 360 |
| 1176EN | 25 Nm einschl.Inbus-Einsatz SW 6 mm | 360 |
Andere Wunschwerte im Bereich 7 - 25 Nm möglich.
INFO-Anfrage per Mail: DREHMOMENT-BEGRENZER
oder auch: ANTRIEB 3/8"
VDE - Drehmoment-Knarre 3/8" Antrieb -
isoliert VDE/EN 60900:2004 - rot
- mit eingebauter KlemmFix-Umschaltknarre
- für Rechts- und Linksbetrieb
- sowie patentierter Einhand-Druckverriegelung
- der Einsteckwerkzeuge
- aus CV-Stahl geschmiedet, ölgehärtet
- Linkslauf ohne Begrenzung (beim Lösen der Schrauben)
- Fest eingestellte Werte zwischen 5 und 27 Nm
- vollisoliert nach EN 60900/IEC 60900:2004
- 2-FARB-Mehrschicht-Isolierung entspricht der DIN - VDE/EN 60900:2004
| Art.-Nr.: | Auslösewert | Gewicht (g) |
| Bei Auftragserteilung bitte angeben | ||
| 1190EN | 5 - 27 Nm | 550 |
INFO-Anfrage per Mail: DREHMOMENT-BEGRENZER
VDE - Umschalt-Knarre "KlemmFix" - 3/8" Antrieb -
isoliert VDE/EN 60900:2004
- aus CV-Stahl geschmiedet, ölgehärtet
- mit Einhand-Betätigung sowie patentiertem
- Druckverriegelungssystem gegen unbeabsichtigtem
- Lösen der Einsteckwerkzeuge
- 2-FARB-Mehrschicht-Isolierung entspricht der DIN-VDE/EN 60900:2004
| Art.-Nr.: | Länge mm: | Gewicht (g |
| 1109EN | 190 | 370 |
INFO-Anfrage per Mail: BETÄTIGUNG 3/8"

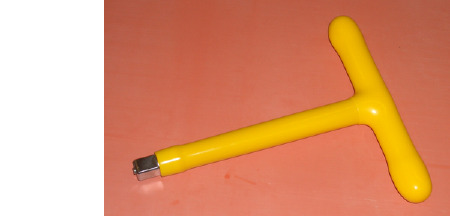

VDE - T-Aufsteckschlüssel - 3/8" Antrieb -
isoliert VDE/EN 60900:2004
- DIN 7436 aus CV-Stahl geschmiedet, ölgehärtet
- mit Feststellvorrichtung gegen unbeabsichtigtes
- Lösen der Einsteckwerkzeuge
- 2-FARB-Mehrschicht-Isolierung entspricht der DIN-VDE/EN 6090:2004
| Art.-Nr.: | Länge: | Gewicht (g) |
| 1100EN | 200 mm | 350 |
INFO-Anfrage per Mail: BETÄTIGUNG 3/8"

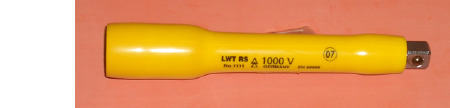

VDE - Verlängerungen - 3/8" Antrieb -
isoliert VDE/EN 60900:2004
- DIN 7434 aus CV-Stahl geschmiedet, ölgehärtet
- mit Feststellvorrichtung gegen unbeabsichtigtes
- Lösen der Einsatzwerkzeuge
- 2-FARB-Mehrschicht-Isolierung entspricht der DIN-VDE/EN 60900:2004
| Art.-Nr.: | Länge mm: | Gewicht (g) |
| 1111EN | 125 mit durchgehender Bohrung | 140 |
| 1112EN | 250 | 280 |
- Die durchgehende Bohrung gewährleistet eine Feststellung auch
- von Einsätzen für Innensechskant-Schrauben (Inbus).
INFO-Anfrage per Mail: BETÄTIGUNG 3/8"

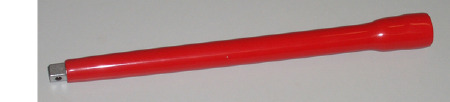

VDE - Verlängerungen "KlemmFix" - 3/8" Antrieb -
isoliert VDE/EN 60900:2004 - rot
- DIN 7434 mit Verriegelungs-Automatic
- Die Einsätze werden durch Spreizen der Kugeln
- automatisch befestigt und gelöst.
- Durch die Automatic können alle Arten von Einsätzen,
- auch für Inbus-Schrauben, fest verbunden werden.
- 2-FARB-Mehrschicht-Isolierung entspricht der DIN-VDE/EN 60900:2004
| Art.-Nr.: | Länge mm: | Gewicht (g) |
| 1115EN | 125 Automatic | 150 |
| 1117EN | 250 Automatic | 310 |
- Reihenfolge bei der Montage beachten:
- Einsatz auf Verlängerung stecken - dann Betätigungswerkzeug
- auf Verlängerung schieben. Verbindung steht fest.
INFO-Anfrage per Mail: BETÄTIGUNG 3/8"
VDE - Übergangsteile - Reduzierstücke -
isoliert VDE/EN 60900:2004 - rot
- DIN 3120 / ISO 1174 aus CV-Stahl geschmiedet
- ohne Feststellvorrichtung
- 2-FARB-Mehrschicht-Isolierung entspricht EN 60900/IEC 60900:2004
| Art.-Nr.: | Antrieb: | Gewicht (g) |
| 1781EN | 3/8" - Innen | 80 |
| 1/2" - Außen | ||
| 1791EN | 1/2" - Innen | 220 |
| 3/8" - Außen |
INFO-Anfrage per Mail: BETÄTIGUNG 3/8"

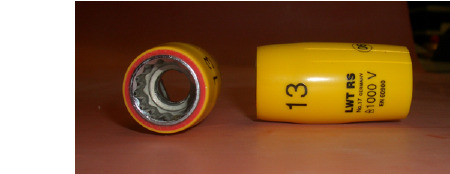

VDE - Steckschlüssel-Einsätze - 3/8" Antrieb -
isoliert VDE/EN 60900:2004
- DIN 7448, normal lang
- aus CV-Stahl geschmiedet, ölgehärtet
- mit 12-kant-Schlüsselweiten
- mit 4 Innenrillen zur Aufnahme von
- Feststellvorrichtungen an den Betätigungswerkzeugen
- 2-FARB-Mehrschicht-Isolierung entspricht der DIN - VDE/EN 60900:2004
| Art.-Nr.: | Abmessung : | Gewicht (g) |
| 1706EN | 6 mm | 30 |
| 1707EN | 7 mm | 30 |
| 1708EN | 8 mm | 30 |
| 1709EN | 9 mm | 35 |
| 1710EN | 10 mm | 35 |
| 1711EN | 11 mm | 35 |
| 1712EN | 12 mm | 40 |
| 1713EN | 13 mm | 40 |
| 1714EN | 14 mm | 40 |
| 1715EN | 15 mm | 45 |
| 1716EN | 16 mm | 45 |
| 1717EN | 17 mm | 50 |
| 1718EN | 18 mm | 50 |
| 1719EN | 19 mm | 60 |
| 1720EN | 20 mm | 60 |
| 1721EN | 21 mm | 60 |
| 1722EN | 22 mm | 60 |
| 1724EN | 24 mm | 70 |
INFO-Anfrage per Mail: EINSÄTZE 3/8"

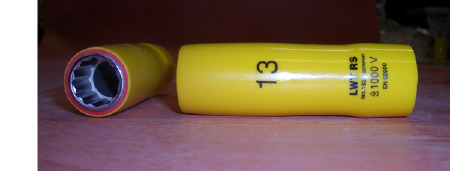

VDE - Steckschlüssel-Einsätze - 3/8" Antrieb -
isoliert VDE/EN 60900:2004
- DIN 7448 - extra tief
- aus CV-Stahl geschmiedet, ölgehärtet
- mit 12-kant-Schlüsselweiten
- mit 4 Innenrillen zur Aufnahme von
- Feststellvorrichtungen an den Betätigungswerkzeugen
- ca. 65 mm ganze Länge
- 2-FARB-Mehrschicht-Isolierung entspricht der DIN - VDE/EN 60900:2004
| Art.-Nr.: | Abmessung : | Gewicht (g) |
| 1820EN | 10 mm | 60 |
| 1821EN | 11 mm | 60 |
| 1822EN | 12 mm | 70 |
| 1823EN | 13 mm | 70 |
| 1824EN | 14 mm | 80 |
| 1825EN | 15 mm | 80 |
| 1826EN | 16 mm | 110 |
| 1827EN | 17 mm | 110 |
| 1828EN | 18 mm | 145 |
| 1829EN | 19 mm | 180 |
| 1832EN | 22 mm | 180 |
| 1834EN | 24 mm | 230 |
INFO-Anfrage per Mail: EINSÄTZE 3/8" - EXTRA TIEF
VDE - Steckschlüssel-Einsätze - 3/8" Antrieb -
isoliert VDE/EN 60900:2004
- ähnlich DIN 7448 - 125 mm ganze Länge
- aus CV-Stahl geschmiedet, ölgehärtet
- mit 12-kant-Schlüsselweiten
- mit 4 Innenrillen zur Aufnahme von
- Feststellvorrichtungen an den Betätigungswerkzeugen
- 2-FARB-Mehrschicht-Isolierung entspricht der DIN - VDE/EN 60900:2004
| Art.-Nr.: | Abmessung : | Gewicht (g) |
| 1870EN | 10 mm | 180 |
| 1871EN | 11 mm | 185 |
| 1872EN | 12 mm | 200 |
| 1873EN | 13 mm | 210 |
| 1874EN | 14 mm | 220 |
| 1875EN | 15 mm | 230 |
| 1876EN | 17 mm | 240 |
| 1877EN | 19 mm | 260 |
| 1878EN | 22 mm | 280 |
INFO-Anfrage per Mail: EINSÄTZE 3/8" x 125 mm lang
VDE - Steckschlüssel-Einsätze - 3/8" Antrieb -
isoliert VDE/EN 60900:2004
- ähnlich DIN 7448 - 250 mm ganze Länge
- aus CV-Stahl geschmiedet, ölgehärtet
- mit 12-kant-Schlüsselweiten
- mit 4 Innenrillen zur Aufnahme von
- Feststellvorrichtungen an den Betätigungswerkzeugen
- 2-FARB-Mehrschicht-Isolierung entspricht der DIN - VDE/EN 60900:2004
| Art.-Nr.: | Abmessung : | Gewicht (g) |
| 1880EN | 10 mm | 450 |
| 1881EN | 11 mm | 450 |
| 1882EN | 12 mm | 455 |
| 1883EN | 13 mm | 470 |
| 1884EN | 14 mm | 485 |
| 1885EN | 15 mm | 500 |
| 1887EN | 17 mm | 515 |
| 1889EN | 19 mm | 530 |
| 1892EN | 22 mm | 560 |
INFO-Anfrage per Mail: EINSÄTZE 3/8" x 250 mm lang

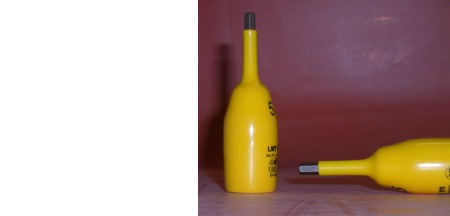

VDE - Steckschlüssel-Einsätze - 3/8" Antrieb -
isoliert VDE/EN 60900:2004 -
normal lang
- für Innensechsknat-Schrauben (Inbus)
- aus CV-Stahl geschmiedet, ölgehärtet
- mit 4 Innenrillen zur Aufnahme von
- Feststellvorrichtungen an den Betätigungswerkzeugen
- 2-FARB-Mehrschicht-Isolierung entspricht der DIN - VDE/EN 60900:2004
| Art.-Nr.: | Abmessung + ganze Länge | Gewicht (g) |
| 1804EN | 4 x 65 mm | 45 |
| 1805EN | 5 x 65 mm | 50 |
| 1806EN | 6 x 65 mm | 50 |
| 1808EN | 8 x 65 mm | 65 |
| 1810EN | 10 x 65 mm | 80 |
| 1812EN | 12 x 65 mm | 85 |
| 1814EN | 14 x 65 mm | 95 |
INFO-Anfrage per Mail: EINSÄTZE 3/8" - INBUS

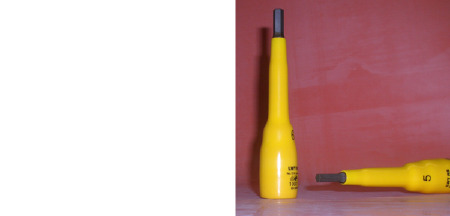

VDE - Steckschlüssel-Einsätze - 3/8" Antrieb -
isoliert VDE/EN 60900:2004 -
lange Ausführung
- für Innensechskant-Schrauben (Inbus)
- aus CV-Stahl geschmiedet, ölgehärtet
- mit 4 Innenrillen zur Aufnahme von
- Feststellvorrichtungen an den Betätigungswerkzeugen
- 2-FARB-Mehrschicht-Isolierung entspricht der VDE-EN 60900:2004
| Art.-Nr.: | Abmessung + ganze Länge | Gewicht (g) |
| 1914EN | 4 x 100 mm | 70 |
| 1915EN | 5 x 100 mm | 75 |
| 1916EN | 6 x 100 mm | 75 |
| 1918EN | 8 x 100 mm | 75 |
| 1920EN | 10 x 100 mm | 80 |
| 1922EN | 12 x 100 mm | 85 |
INFO-Anfrage per Mail: EINSÄTZE 3/8" - INBUS - LANG

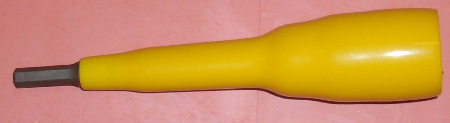

VDE - Steckschlüssel-Einsätze - 3/8" Antrieb -
isoliert VDE/EN 60900:2004 -
extra lange Ausführung
- für Innensechskant-Schrauben (Inbus)
- aus CV-Stahl geschmiedet, ölgehärtet
- mit 4 Innenrillen zur Aufnahme von
- Feststellvorrichtungen an den Betätigungswerkzeugen
- 2-FARB-Mehrschicht-Isolierung entspricht der DIN - VDE/EN 60900:2004
| Art.-Nr.: | Abmessung + ganze Länge | Gewicht (g) |
| 1925EN | 5 x 140 mm | 100 |
| 1926EN | 6 x 140 mm | 100 |
| 1935EN | 5 x 250 mm | 115 |
| 1936EN | 6 x 250 mm | 120 |
| 1938EN | 8 x 250 mm | 140 |
| 1940EN | 10 x 250 mm | 170 |
INFO-Anfrage per Mail: EINSÄTZE 3/8" - INBUS - LANG

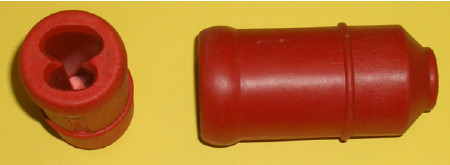

VDE - Ausrichtwerkzeuge - 3/8" Antrieb -
isoliert VDE/EN 60900:2004
- für Sektorleiter
- aus schlagfestem Kunststoff
- zum Ausrichten von 3- oder 4-adrigen Sektorleitern
- Isolierung entspricht der DIN - VDE/EN 60900:2004
| Art.-Nr.: | Querschnitt : | Gewicht (g) |
| 2820 | 95 - 150 qmm | 75 |
| 2830 | 185 - 240 qmm | 88 |
INFO-Anfrage per Mail: AUSRICHTWERKZEUG - 3/8"
Folgende Hauptgruppen sind direkt aufrufbar:
NEWS ABDECKMATERIAL SORTIMENTE
ANTRIEBSWERKZEUGE ZANGEN SCHLÜSSEL
SPREIZKEILE TRAFO-Hauben DREHMOMENT-Schlüssel
SCHRAUBENDREHER Index SCHUTZVORRICHTUNGEN
MESSER / SCHEREN Prüf- und Messgeräte Produkt des Monats
Abisolier-Werkzeuge TRAFO-Klemmen LOHN - Isolierung
KONTAKT
IMPRESSUM
-------------------------------------------------------------------------------
Seitenanfang: 3/8" ANTRIEB
