1/4" Antrieb
Sie befinden sich in der Gruppe VDE - ANTRIEBSWERKZEUGE
auf der Unterseite 1/4" Antrieb
- Aus dem täglichen Arbeitsablauf heraus ist Ihnen dieses Problem mit Sicherheit
- bekannt. Bauteile und Komponeten werden ständig kleiner und teilweise auch
- präziser. Somit treten bei der Montage immer neue Schwierigkeiten durch noch
- geringere Platzverhältnisse auf.
- Trotzdem muß die elektrische Verbindung zu 100% nach Beendigung der
- Arbeiten gewährleistet sein.
- Somit kam zwangsläufig die Nachfrage unserer Kunden nach platzsparenden
- Werkzeugen für die sichere Ausführung dieser Arbeiten.
- In der Erprobungszeit stellten wir fest, daß viele handelsübliche Werkzeuge
- mit 1/4" Antrieb nicht den qualitativen Anforderungen entsprechen.
- In Zusammenarbeit mit entsprechenden Grundwerkzeug-Herstellern sowie namhaften
- Sicherheitsbeauftragten der Energieverteiler ist es uns gelungen, die Materialien
- zur Verfügung zu haben, welchen den Anforderungen z.B. in Drehmoment- und
- Anzugswerten, Maßhaltigkeit und Verriegelungstechnik entsprechen.
- Die Isoliertechnik selber stellte für uns das kleinere Problem dar, da wir hiermit
- täglichen Umgang haben.
- Auf diese Art ist die Serie mit 1/4" Vierkant-Antrieb entstanden.
- Bei Rückfragen stehen wir Ihnen jeder Zeit gerne zur Verfügung.

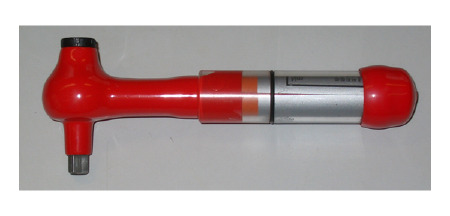

VDE - Drehmoment-Schlüssel - 1/4" Antrieb -
isoliert VDE/EN 60900:2004 - rot
- kleinste Baugröße, speziell für Arbeiten wie z.B.
- im Kabelgraben, in sehr engen Räumen, Anlagen usw.
- mit eingebauter Umschalt-Knarre für Rechts- und Linksbetrieb
- kraftschlüssiges Verriegelungssystem am Vierkant mit
- Abzugskraft bis 50 Nm nach EN/IEC 60900:2004
- Selbstauslösung bei Erreichen des eingestellten Drehmomentwertes
- knickt der Kopf der Knarre fühlbar als auch hörbar zur Seite.
- Einstellung des Auslösewertes erfolgt einfach und problemlos durch
- Verstellen des Handgriffes ohne weitere Einstellwerkzeuge.
- Wert von Außen auf der breiten Skala sofort ablesbar.
- Die Genauigkeit der Auslösung ist geringer als Plus / Minus 4% des
- Einstellwertes, also kleiner wie die Forderung nach ISO 6789:2003.
- Jeder Schlüssel trägt eine fortlaufende Fertigungsnummer und wird
- mit einem Kalibrierungszertifikat ausgestattet.
Die 2-FARB-Mehrschicht-Isolierung entspricht der DIN - VDE/EN 60900:2004
| Art.-Nr.: | Vierkant-Antrieb: | Meßbereich: | Länge mm´: | Gewicht (g): |
| 1381 | 1/4" | 2 - 12 Nm | 190 | 400 |
| 1383 | 1/4" | 5 - 25 Nm | 190 | 420 |
INFO-Anfrage per Mail: DREHMOMENT-Schlüssel - KURZ
oder auch: BETÄTIGUNG 1/4"

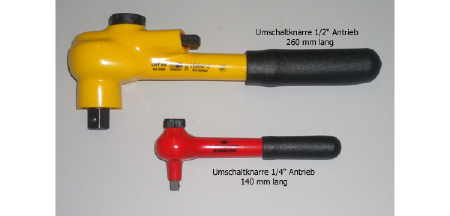

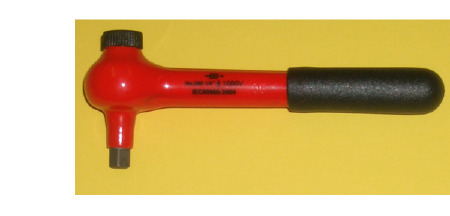

VDE - Umschalt-Knarre 1/4" Antrieb -
isoliert VDE/EN 60900:2004 - rot
- aus CV-Stahl geschmiedet, für Rechts- und Linkslauf
- kraftschlüssiges Verriegelungssystem am Antriebsvierkant
- bis 50 Nm nach EN/IEC 60900:2004
- 2-Farb-Mehrschicht-Isolierung entspricht der DIN - VDE/EN 60900:2004
| Art.-Nr.: | Länge : | Gewicht (g): |
| 1359 | 140 mm | 128 |
INFO-Anfrage per Mail: BETÄTIGUNG 1/4"

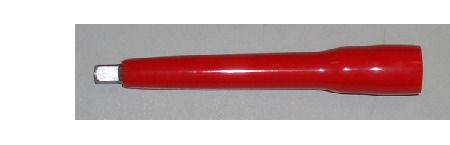

VDE - Verlängerungen 1/4" Antrieb -
isoliert VDE/EN 60900:2004 - rot
- aus CV-Stahl geschmiedet, ölgehärtet
- kraftschlüssiges Verriegelungssystem am Antriebsvierkant
- bis 50 Nm nach EN/IEC 60900:2004
- 2-Farb-Mehrschicht-Isolierung entspricht der DIN - VDE/EN 60900:2004
| Art.-Nr.: | Länge : | Gewicht (g) |
| 1362 | 50 mm | 40 |
| 1363 | 75 mm | 45 |
| 1364 | 100 mm | 56 |
| 1365 | 150 mm | 68 |
INFO-Anfrage per Mail: BETÄTIGUNG 1/4"

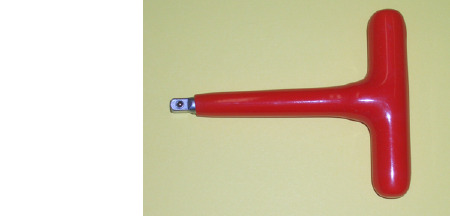

VDE - T-Aufsteckschlüssel 1/4" Antrieb -
isoliert VDE/EN 60900:2004 - rot
- aus Spezial-Werkzeugstahl, ölgehärtet
- kraftschlüssiges Verriegelungssystem am
- Antriebsvierkant bis 50 Nm nach EN/IEC 60900:2004
- 2-Farb-Mehrschicht-Isolierung entspricht der DIN - VDE/EN 60900:2004
| Art.-Nr.: | Länge : | Gewicht (g) |
| 1350 | 140 mm | 115 |
INFO-Anfrage per Mail: BETÄTIGUNG 1/4"

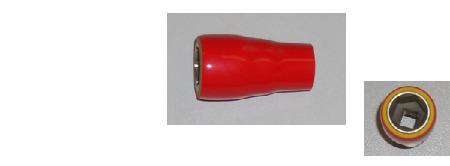

VDE - Steckschlüssel-Einsätze 1/4" Antrieb -
isoliert VDE/EN 60900:2004 - rot
- DIN 7448 aus CV-Stahl geschmiedet, ölgehärtet,
- für 6- und 12-kant-Schrauben
- mit 4 Innenrillen zur Aufnahme von
- Feststellvorrichtungen der Betätigungswerkzeuge
- 2-Farb-Mehrschicht-Isolierung entspricht der DIN - VDE/EN 60900:2004
| Art.-Nr.: | Schlüsselweite: | Gewicht (g) |
| 1305 | 5 mm | 12 |
| 1306 | 6 mm | 12 |
| 1307 | 7 mm | 15 |
| 1308 | 8 mm | 15 |
| 1309 | 9 mm | 16 |
| 1310 | 10 mm | 18 |
| 1311 | 11 mm | 18 |
| 1312 | 12 mm | 24 |
| 1313 | 13 mm | 26 |
| 1314 | 14 mm | 29 |
INFO-Anfrage per Mail: EINSÄTZE 1/4"

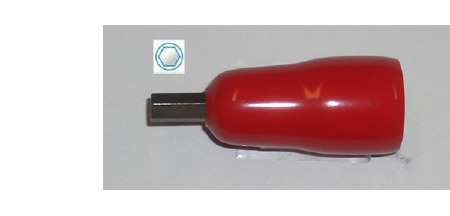

VDE - Steckschlüssel-Einsätze 1/4" Antrieb -
isoliert VDE/EN 60900:2004 - rot
- für Innensechskant-Schrauben (Inbus)
- aus CV-Stahl geschmiedet, ölgehärtet
- mit 4 Innenrillen zur Aufnahme von
- Feststellvorrichtungen der Betätigungswerkzeuge
- 2-Farb-Mehrschicht-Isolierung entspricht der DIN - VDE/EN 60900:2004
| Art.-Nr.: | Schlüsselweite: | Gewicht (g) |
| 1323 | 3 mm | 13 |
| 1324 | 4 mm | 13 |
| 1325 | 5 mm | 14 |
| 1326 | 6 mm | 15 |
| 1328 | 8 mm | 19 |
INFO-Anfrage per Mail: EINSÄTZE 1/4" - INBUS
Nachfolgend einige Sonderartikel:
- Diese universell einsetzbaren Werkzeuge konnten nur
- aus der kleinen Baureihe heraus entwickelt werden.

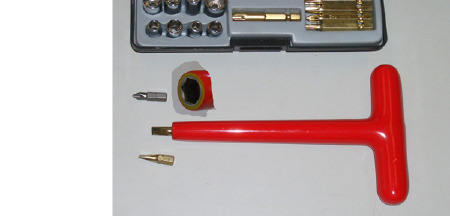

VDE - Spezial-T-Bithalterschlüssel - vollisoliert - rot -
isoliert VDE/EN 60900:2004
- Dieser Halter ist mit einem Innenmagnet ausgestattet.
- Er gewährleistet eine feste Aufnahme ganz normaler - unisolierter
- Bits-Einsätze mit 1/4" Sechskant nach DIN 3126/Form C 6,3.
- Ein Auswechseln aller gängigen Schraubmöglichkeiten
- wie z.B. Kreuz - Schlitz - Inbus usw. ist absolut
- problemlos möglich. Somit können alsdann
- (AuS) Arbeiten unter Spannung ausgeführt werden.
- 2-Farb-Mehrschicht-Isolierung nach EN40090/IEC 60900:2004
| Art.-Nr.: | Vierkant-Antrieb: | Länge: | Gewicht (g) |
| 1340 | 1/4" | 120 mm | 185 |
| 1343 | 1/4" | 160 mm | 248 |
| 1345 | 1/4" | 250 mm | 310 |
INFO-Anfrage per Mail: EINSÄTZE 1/4" - INBUS

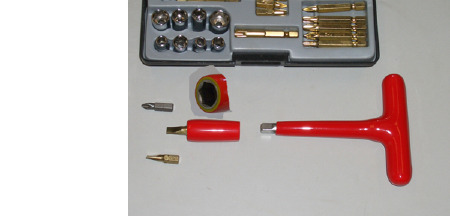

VDE - Spezial-Adapter 1/4" Vierkant-Antrieb -
isoliert VDE/EN 60900:2004 - rot
- zum Aufsetzen auf Betätigungswerkzeuge wie z.B.
- Umschalt-Knarre, Drehmoment-Schlüssel
- mit 1/4" Antrieb.
- Das andere Ende des Adapters dient zur Aufnahme von
- handelsüblichen, auch unisolierten Bits-Einsätzen mit
- Anschluß DIN 3126 / Form C 6,3 -
- vollisoliert nach EN 60900/IEC 60900:2004
- 2-Farb-Mehrschicht-Isolierung nach EN 60900/IEC60900:2004
| Art.-Nr.: | Länge: | Gewicht (g) |
| 1347 | 1/4" x 40 mm | 240 |
INFO-Anfrage per Mail: EINSÄTZE 1/4" - INBUS
